Schematic Reference Window
Model Year: 1983
Manufacturer: Honda
Model: VT500C (Shadow)

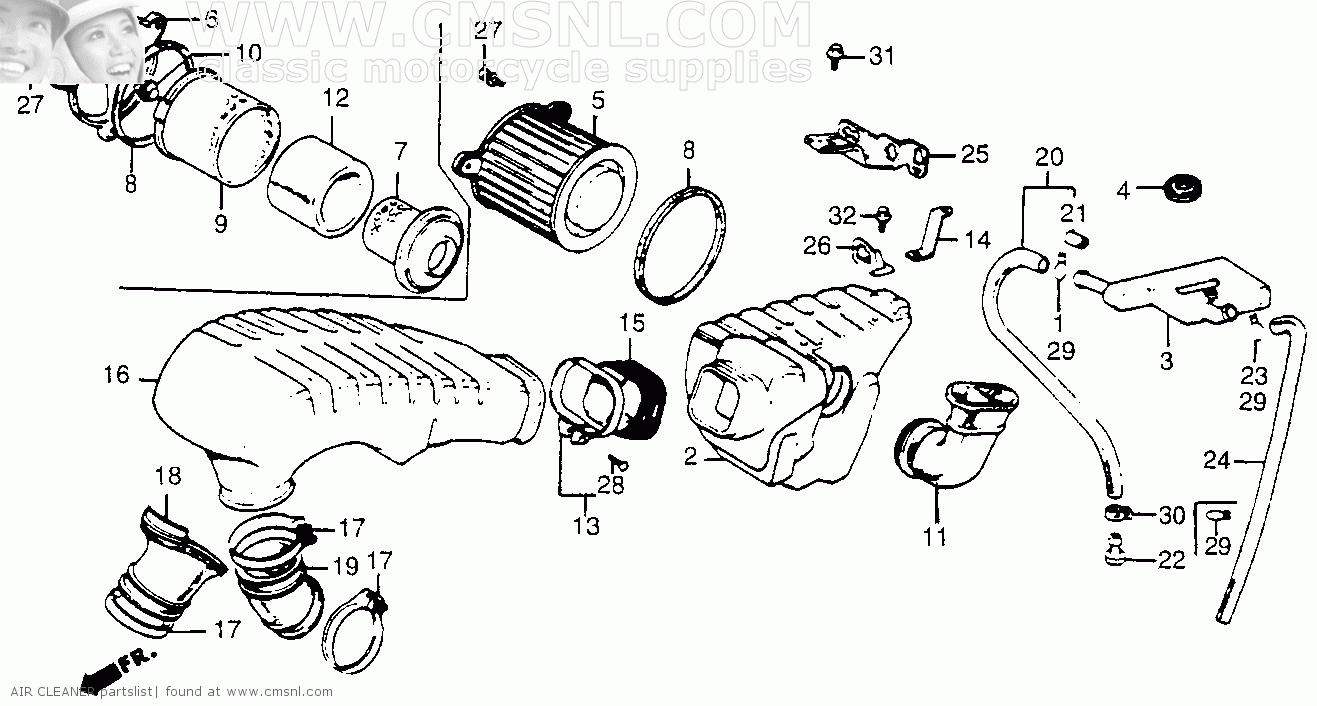

Schematic: AirCleaner
Description: 1983 Honda Shadow (VT500C) AirCleaner

Description Honda Part Number Unit Price
 2: (17210-MF5-750) CASE,AIR CLEANER
17210-MF5-000
Superceded
 2: CASE COMP.,AIR/C.
17210-MF5-750
Not Available
 3: TANK,BREATHER
17211-MF5-000

 4: RUB,BREATHER TANK
17212-MF5-000

 6: CAP,AIR/C ELEMENT
17215-MF5-000

 7: HOLDER,ELEMENT
17216-MF5-000
Not Available
 8: SEAL,AIR/C CAP
17217-MF5-000

 9: PROTR.,ELEMENT
17218-MF5-000
Not Available
 10: GROM,AIR/C ELEMT
17221-ME9-000
Not Available
 11: DUCT,AIR CLEAN.IN
17225-MF5-000

 12: ELEMENT,AIR CLEAN
17226-MF5-000

 13: BAND,AIR CLEANER
17227-MF5-000

 15: PACKING,CHAMBER
17229-MF5-000
Not Available
 16: CHAMBER,AIR CLEAN
17251-MF5-000
Not Available
 17: (17256-425-010) BAND B,CONN.TUBE
17256-358-000
Superceded
 17: BAND,AIR CLEANER
17256-425-010

 18: TUBE,R.CONN
17258-MF5-000

 19: TUBE,L.CONNECTING
17259-MF5-000

 20: TUBU,ASSY,BREATHR
17335-MF5-000

 21: FILTER
17337-323-300

 22: PLUG,BRTHR TUBE
17370-419-700

 24: TUBE,RESERVE.TANK
19201-MF5-000

 25: PL.A,ELECTORIC
50340-MF5-000
Not Available
 26: PL. B ELECTRONIC #
50341-MF5-000
Not Available
 27: SCREW-WASHER,6X8
90106-MF5-750
Not Available
 28: SCREW,CROSS 4X25
93500-04025-0A

 29: CLIP B12,TUBE
95002-02120

 31: (95701-060-1008) BOLT,FLANGE 6X10
95700-06010-08
Superceded
 31: BOLT,FLANGE,6X10
95701-06010-08

 32: (95701-060-1200) BOLT, FLANGE,6X12
95700-06012-00
Superceded
 32: BOLT FLANG 6X12
95701-06012-00
