Schematic Reference Window
Model Year: 1983
Manufacturer: Honda
Model: VT500C (Shadow)

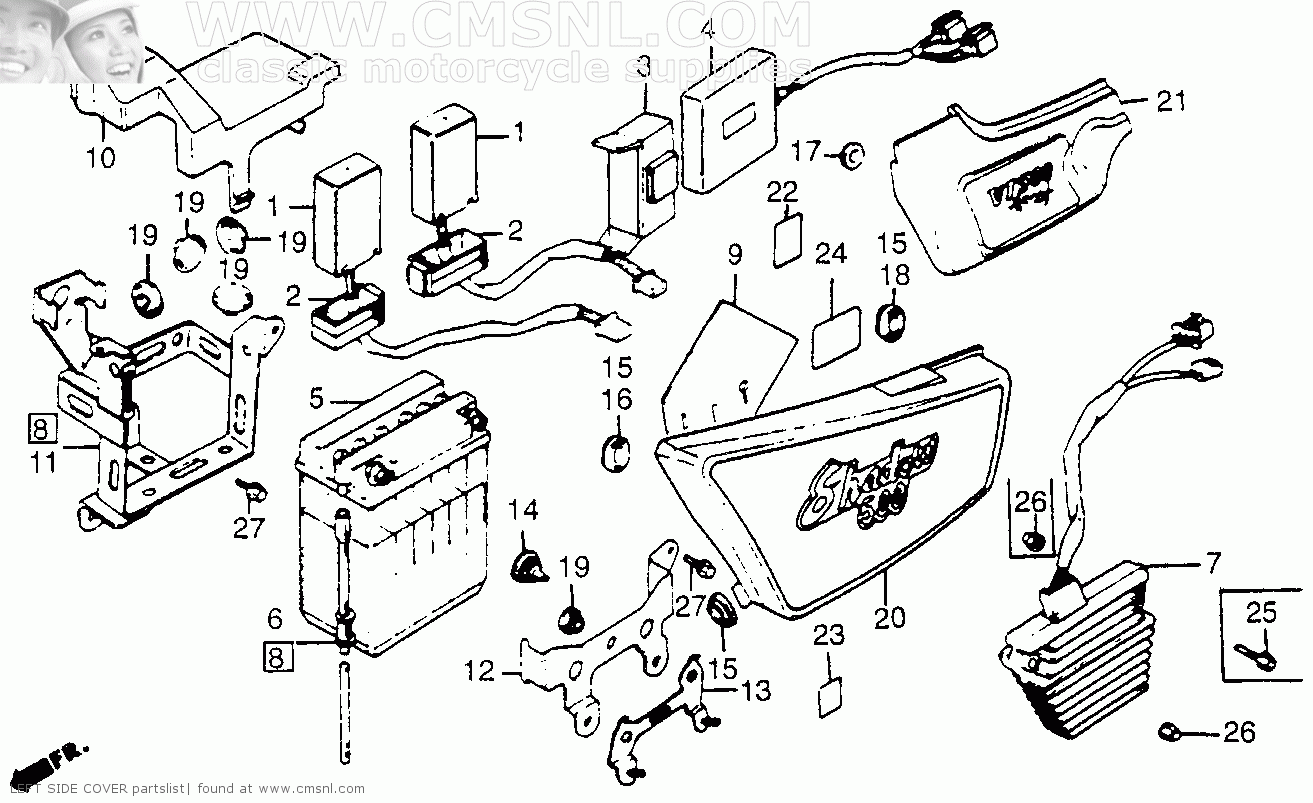

Schematic: LeftSideCover
Description: 1983 Honda Shadow (VT500C) LeftSideCover

Description Honda Part Number Unit Price
 1: (30400-MF5-771) UNIT ASSY.,SPARK
30400-MF5-004
Superceded
 1: SPARK UNIT ASSY
30400-MF5-771

 2: MTG,SPARK UNIT
30402-MF5-000

 5: (31500-460-672) BATTERY YB12A-A
31500-MN2-672
Superceded
 5: (31500-460-672) BATTERY,12N12
31500-413-601
Superceded
 5: (31500-460-672) BATTERY,12V12
31500-413-721
Superceded
 5: (31500-460-672) BATTERY,12V12
31500-413-722
Superceded
 5: (31500-460-672) BATTERY, 12V12
31500-413-771
Superceded
 5: (31500-460-672) BATTERY,12V12
31500-413-941
Superceded
 5: (31500-460-672) BATTERY,12V12
31500-413-942
Superceded
 5: (31500-460-672) BATTERY, 12V12
31500-426-771
Superceded
 5: (31500-460-672) BATTERY,12V12
31500-447-771
Superceded
 5: (31500-460-672) BATTERY,12V12
31500-460-671
Superceded
 5: BATTERY (YB12A-A
31500-460-672

 5: (31500-460-672) BATT,ASSY YB12A-A
31500-460-677
Superceded
 5: BATTERY (12V12)
35100-MN2-673
Not Available
 6: (31502-MF5-405) TUBE,BAT.BREATHER
31502-MF5-000
Superceded
 6: TUBE BAT,BREATHER
31502-MF5-405

 7: (31600-MF5-018) RECTIFIER,REG.
31600-MF5-008
Superceded
 7: RECTIFIER ASSY.,R
31600-MF5-018

 9: COVER,WATER
50324-MF5-000
Not Available
 11: BOX,BATTERY
50325-MF5-000

 12: STAY,BAT.BAND C
50327-MF5-000

 15: CASE,GROMET
83551-300-000

 16: GROMMET,SIDECOVER
83551-376-000

 18: RUBBER,SIDE COVER
83601-MF5-000

 19: RUBBER,BAT.BOX
83618-323-000

 20: (837A0-MF5-610) COVER SET,L. SIDE
837A0-MF5-000
Superceded
 20: COVER SET,L.SIDE
837A0-MF5-670
Not Available
 23: MARK,BAT.CAUTION
87506-MF5-670

 25: (92501-060-250B) BOLT,HEX.CAP,6X25
92500-06025-0B
Superceded
 25: BOLT,CAP,6X25
92501-06025-0B

 26: NUT,HEX,CAP,6MM
94021-06020

 26: (94021-060-20) NUT, BLIND, 6M/M
94021-06020-0S
Superceded
 26: (94021-060-20) NUT, BLIND, 6M/M
94022-06020
Superceded
 27: (95701-060-1008) BOLT,FLANGE 6X10
95700-06010-08
Superceded
 27: BOLT,FLANGE,6X10
95701-06010-08
