Schematic Reference Window
Model Year: 1983
Manufacturer: Honda
Model: VT500C (Shadow)

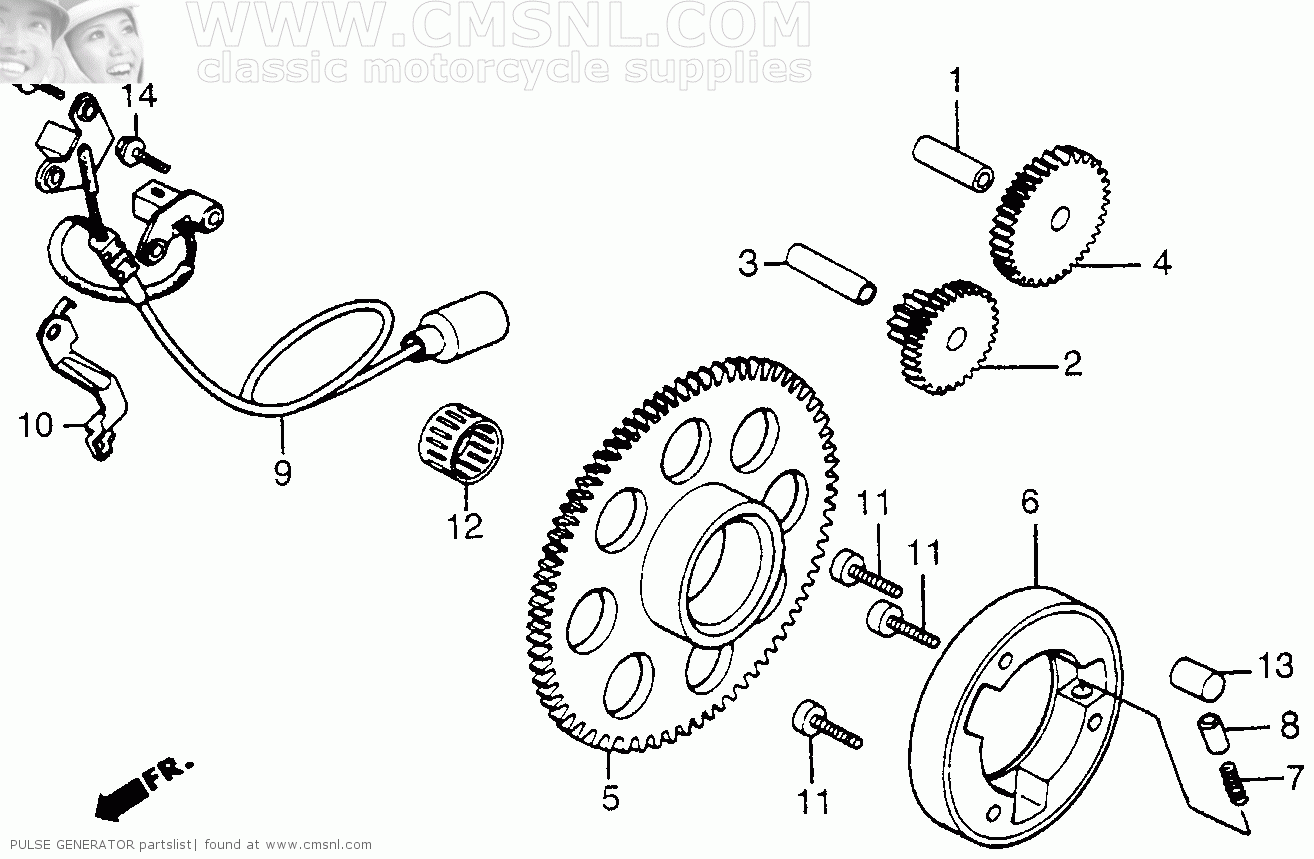

Schematic: PulseGenerator
Description: 1983 Honda Shadow (VT500C) PulseGenerator

Description Honda Part Number Unit Price
 1: (13111-GS7-000) PIN PISTON
13111-GK8-000
Superceded
 1: PIN,PISTON
13111-GS7-000

 1: PIN,PISTON
13111-122-000

 2: GEAR,RED.STARTER
28101-MF5-000

 3: PIN 10X44
28102-ME9-000

 4: GEAR,STARTER
28106-ME9-010

 5: GEAR START DRIVEN
28110-MF5-000

 6: OUTER,START CLUTC
28120-415-000

 7: SP,START.CLCH.ROL
28125-422-000

 8: CAP,START.ROLLER
28126-415-000

 9: PULSE GEN ASSY
30300-MF5-003
Not Available
 10: CRAMPER,PULSE
32963-MF5-000
Not Available
 11: BOLT,SOCKET 8MM
90010-KCJ-690

 11: (90010-KCJ-690) BOLT,SOCKET,8MM
90010-415-000
Superceded
 12: (91021-MF5-841) NEEDLE BRG
91021-MF5-003
Superceded
 12: NEEDLE BRG
91021-MF5-841

 13: ROLLER,
91101-516-000

 14: (95701-060-2000) BOLT,FLANGE,6X20
95700-06020-00
Superceded
 14: BOLT,FLANGE,6X20
95701-06020-00
