Schematic Reference Window
Model Year: 1983
Manufacturer: Honda
Model: VT500C (Shadow)

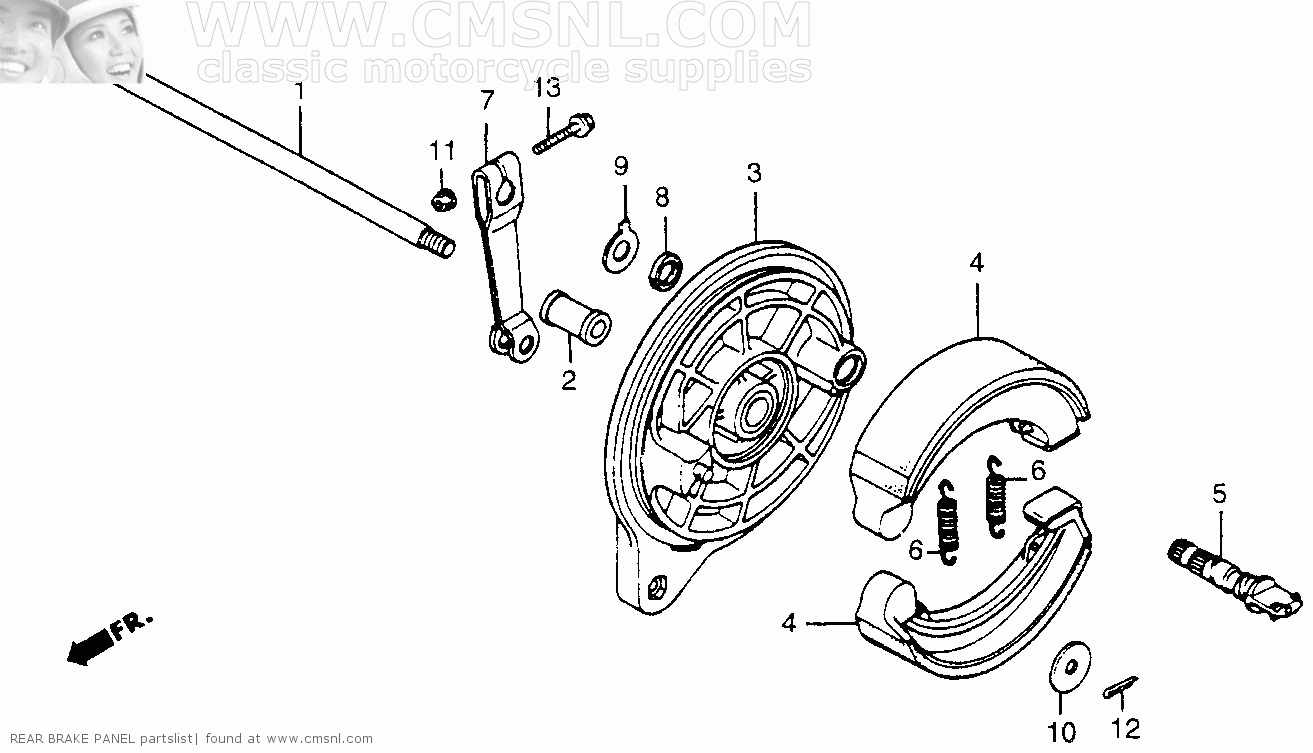

Schematic: RearBrakePanel
Description: 1983 Honda Shadow (VT500C) RearBrakePanel

Description Honda Part Number Unit Price
 0: SHOE SET,BRAKE
06430-413-505

 0: (06430-413-505) SET BRAKE SHOE
431A2-413-006
Superceded
 1: AXLE,RR WHEEL
42301-ME5-000

 2: COLLAR,RR.PANEL
42311-MF5-000

 3: (43100-MF5-010) PANEL COMP.,RR.
43100-MF5-000
Superceded
 3: PANEL COMP.,RR.
43100-MF5-010
Not Available
 4: (43120-413-405) SHOE,RR.BRAKE
43120-413-003
Superceded
 4: (43120-413-405) SHOE,RR.BRAKE
43120-413-006
Superceded
 5: CAM REAR BRAKE
43141-ME4-000

 6: SPRING,REAR BRAKE
43151-329-000

 7: ARM,RR.BRAKE
43410-MF5-000

 8: DUST-SEAL, BRAKE
45134-250-000

 9: INDICATOR, BRAKE
45145-400-000

 10: (90524-030-000) WASHER,8MM
90505-425-000
Superceded
 10: WASHER, HANDLE
90524-030-000

 11: NUT,FLANGE,6MM
94050-06000

 12: PIN COTTER 2.0MM
94201-20200

 12: PIN,SPLIT, 2.0
94201-20220

 12: PIN,SPLIT, 2.0
94201-20250

 12: PIN,SPLIT, 2.0
94201-20280

 12: (94201-203-00) PIN COTTER 2.0MM
94201-20320
Superceded
 12: PIN COTTER 2.0MM
94201-20350

 12: (94201-202-20) PIN SPLIT 2,0 X 22
94201-29220
Superceded
 13: (95701-060-3500) BOLT,FLANGE,6X35
95700-06035-00
Superceded
 13: BOLT,FLNAGE,6X35
95701-06035-00
